При проведении обследования были выявлены следующие дефекты и повреждения стен здания пылеуборки и преобразовательной подстанции:
дефектное исполнение кирпичной кладки на локальных участках наружных и внутренних стен зданий с нарушением требований СП 15.13330.2012 из-за относительно низкого качества кладочных работ, а именно: визуально определимое сверхнормативное отклонение поверхностей и углов кладки стен от вертикального, горизонтального и прямолинейного положения (криволинейные ряды, серповидность);
несоответствие горизонтальных и вертикальных кладочных швов их нормативной толщине;
включение в кирпичную кладку участков из иных строительных материалов (например, шлакоблока);
нарушение перевязки кладки, грубое смещение кладочных рядов;
неверная ориентация отдельных кирпичей в кладке (вертикальное, реже хаотичное, положение; например, в верхней части стены в осях 1/К / 4);
зазоры между кирпичами в кладке на величину до 40мм; выступы (выпирания) отдельных кирпичей из кладки на величину до 30мм;
эрозия кирпичной кладки наружных стен зданий, преимущественно, в уровне цоколя по всему периметру сооружения из-за длительного воздействия негативных природно-климатических факторов (влажность, низкие отрицательные температуры, ультрафиолет);
размораживание, обильное намокание, выкрашивание (выпадение) и выветривание цементно-песчаного раствора со стороны фасадов из вертикальных и горизонтальных кладочных швов на глубину до 100мм;
выпадение отдельных кирпичей из кладки или скалывание их частей;
вымывание и выкрашивание цементно-песчаного раствора из швов кирпичной кладки наружной стены здания подстанции в осях В-Д/03 на глубину до 80мм из-за воздействия природно-климатических факторов (атмосферные осадки, низкие температуры, ветер);
разрушение кирпичной кладки подоконных зон оконных проемов в наружной стене в осях Г-Е/03 в уровне 2 этажа здания подстанции на глубину до 50мм из-за отсутствия оконных отливов и негативного воздействия природно-климатических факторов; отсутствие отдельного кирпича в подоконной зоне проема в наружной стене по ряду 1/К в осях 1-2;
разрушение верхних рядов кладки в карнизных зонах наружных стен со стороны фасадов здания пылеуборки со смещением и выпадением отдельных кирпичей или их отколовшихся (сколотых) частей;
локальные механические повреждения (сколы) граней кирпичных стен в области дверных, оконных и технологических проемов, а также внешнего угла в осях 1/К / 01 в уровне цоколя;
каверны и пустоты (дефекты бетонирования) на поверхности монолитного железобетонного обрамления проема в осях 1/К / 4-02 с локальным оголением и поверхностной коррозией стержней армирования без уменьшения их поперечного сечения;
неоформленные технологические проемы в стенах без установленных перемычек и обрамления (без элементов усиления); - разрыв кладки величиной до 40мм на всю высоту наружной стены в осях Ж/01 из-за нарушения перевязки рядов (низкого качества кладочных работ в целом);
отсутствие жесткой перевязки кладочных рядов стены здания пылеуборки из керамического кирпича и стены пристроенного здания подстанции из силикатного (т.к. применен кирпич разных типоразмеров в кладках стен);

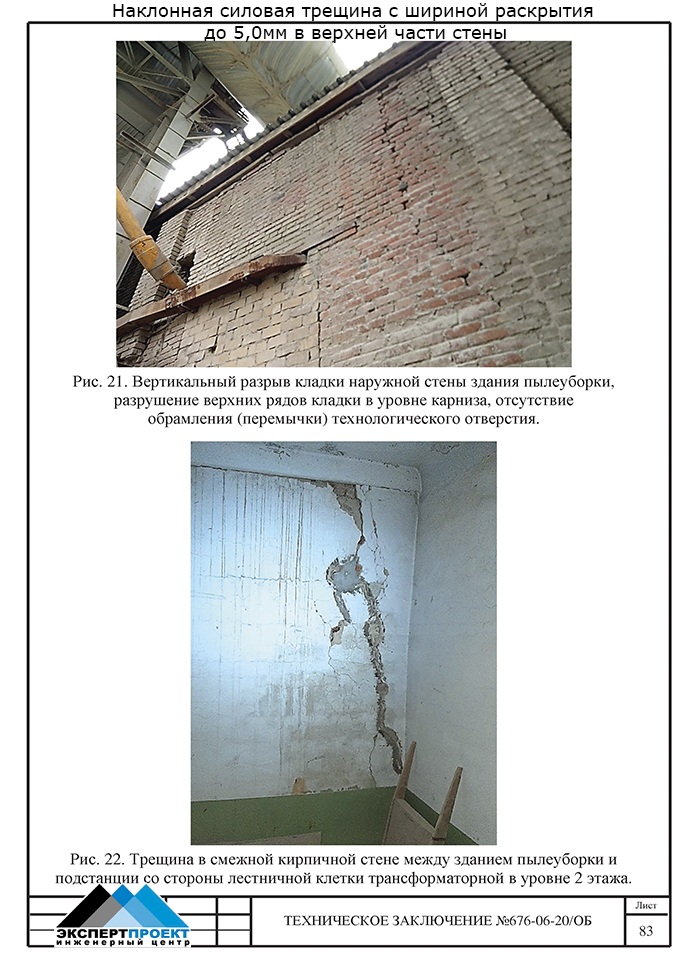

наклонная (с преимущественно вертикальной ориентацией) силовая трещина с шириной раскрытия до 5,0мм в верхней части стены в осях 1/К / 5;
отсутствие технологического зазора между кирпичными перегородками венткамеры в осях Б-В/5-03 в уровне 2 этажа и сборными железобетонными плитами покрытия, недопустимая передача нагрузки от покрытия на перегородки с включением их в работу;
наклонная (с преимущественно горизонтальной ориентацией) силовая трещина с шириной раскрытия до 8,0мм в кирпичной перегородке в осях Б/5-03 венткамеры в уровне 2 этажа здания подстанции;

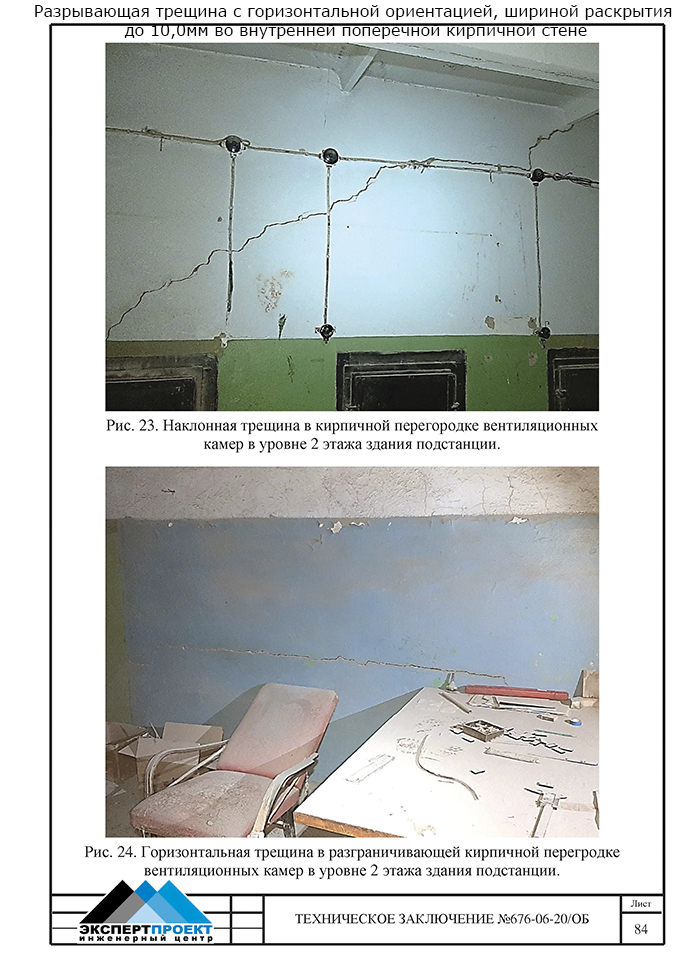

разрывающая трещина с горизонтальной ориентацией, шириной раскрытия до 10,0мм во внутренней поперечной кирпичной стене на всю её длину с разделением на верхнюю и нижнюю части в осях Б-В/5-03 в уровне 2 этажа здания подстанции, предположительно, из-за воздействия динамических (вибрационных) нагрузок от оборудования вентиляционной камеры, расположенной вдоль поврежденной стены;
растрескивание, отслоение, разрушение и выпадение отделочного слоя стен с внутренней стороны здания подстанции из-за усадочных свойств, намокания и пересыхания штукатурного раствора;

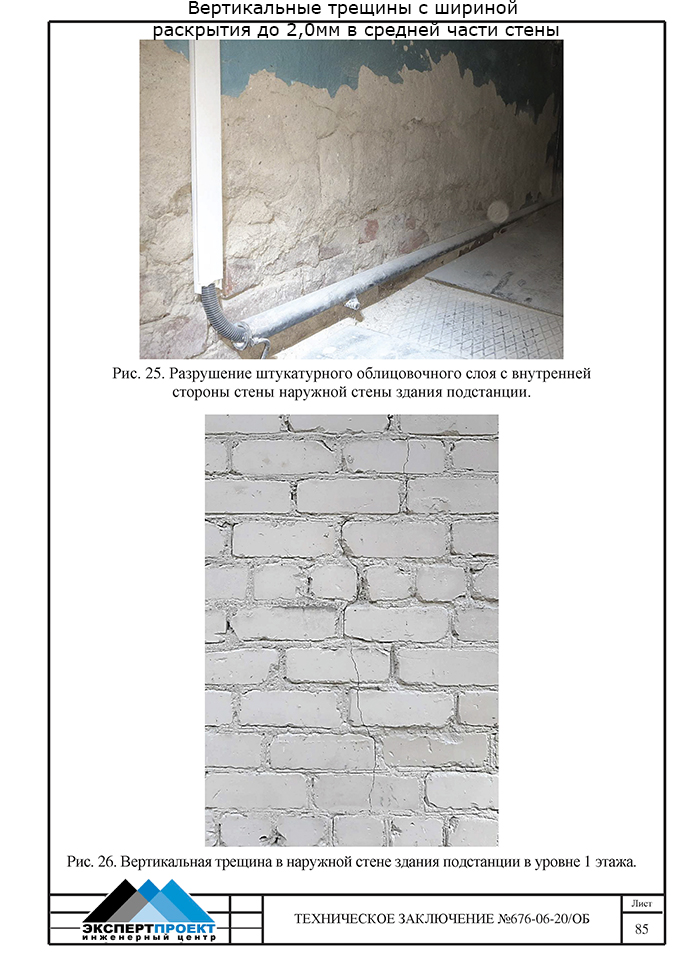

вертикальные трещины с шириной раскрытия до 2,0мм в средней части стены в осях Б-Е/03 в интервале от отм.+0,700м до отм.+3,900м с наружной и внутренней сторон (предположительно, сквозного характера) с хаотичным продольным шагом вдоль стены по оси 03, предположительно, из-за произошедшей дополнительной осадки ленточного фундамента наружной стены под действием распространяющегося в грунтах основания вибрационного воздействия от вблизи расположенных фундаментов Т-образных опор в осях Б/03 и Д/03 отводящих трубопроводов электрофильтров;
вертикальные наклонные трещины с шириной раскрытия до 3,0мм в смежной стене по оси 5 в рядах Д-Ж в количестве 3шт. с внутренней стороны в уровне 2 этажа здания подстанции, предположительно (учитывая характерное расположение трещин по рядам Д и Е), из-за силового воздействия колонн каркаса здания пылеуборки по оси 02 на стену по оси 5 (возможные деформации, перемещения, различная осадка разных конструктивных элементов (стены и колонн);
вертикальная трещина с шириной раскрытия до 10мм в смежной стене в уровне 2 этажа в осях Б/5 здания подстанции от установленной металлической консоли в кирпичную кладку, предположительно, из-за динамических нагрузок на нее от опирающегося трубопровода (воздуховода венткамеры);
характерная поперечная трещина с шириной раскрытия до 0,8мм в нижней растянутой зоне в средней части по длине сборных железобетонных перемычек брускового типа над проемом во внутренней стене в осях 1/К - Б / 5 - 03 в уровне 1 этажа здания преобразовательной подстанции, свидетельствующая о временном перегрузе в ходе эксплуатации под действием нагрузок от площадки лестничной клетки в осях 1/К / 03 (отмечалось складирование на ней ящиков со стеклянными банками клея) и от покрытия с образующимся снеговым мешком на кровле в зимний период;

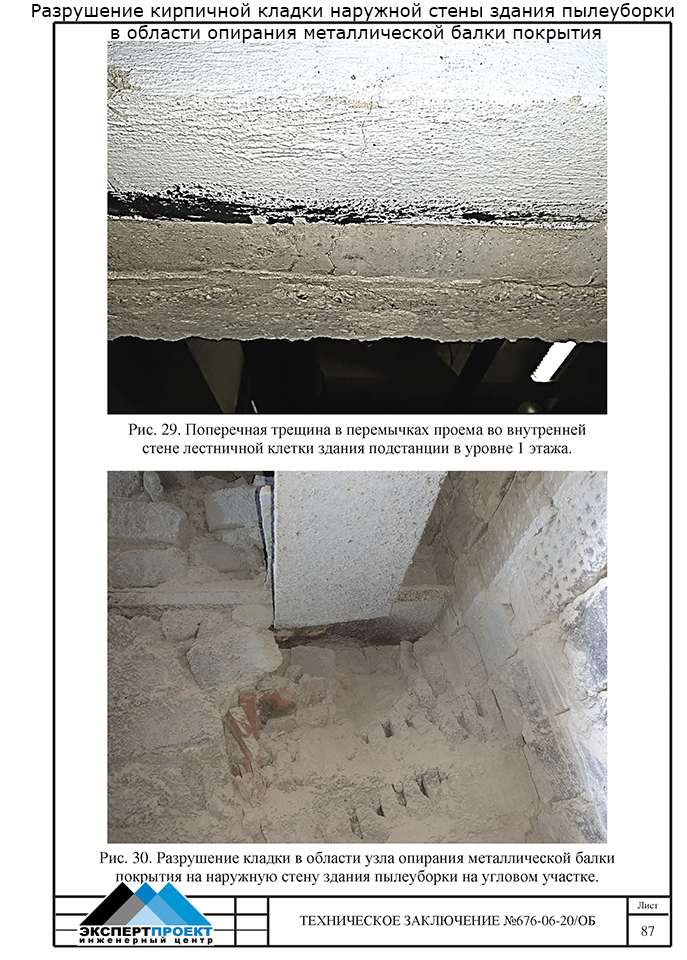

разрушение кирпичной кладки на глубину до 120мм (с выпадением отдельных кирпичей, выдавливание, смятие) наружной стены здания пылеуборки в области (под узлом) опирания металлической балки покрытия в осях 1/К / 01 из-за дефектной перевязки кладочных рядов стены;
намокание внутренней поверхности стен в уровне кровельного покрытия над 2 этажом здания подстанции в области монолитного распределительного пояса c разрушением штукатурного слоя из-за прежних протечек кровли (до её выполненного ремонта);
сколы граней с нарушением защитного бетонного слоя армирования монолитного железобетонного распределительного пояса в уровне 2 этажа здания подстанции с локальным оголением рабочих стержней и конструктивных поперечных хомутов, сплошная коррозия развитой степени оголенных стержней с уменьшением площади их сечения на величину до 10%, трещины (разрывы) защитного бетонного слоя вдоль корродированных стержней из-за протечек кровли и негативного воздействия природно-климатических факторов.
Дефекты кладки в виде выпадения и выкрашивания цементно-песчаного раствора из горизонтальных швов уменьшают площадь рабочего поперечного сечения стены и, соответственно, снижают её несущую способность. Также, глубокое выкрашивание раствора из кладки значительно ослабляет и нарушает связь отдельных кирпичей между собой и становится причиной выпадения данных кирпичей из кладки. Наиболее вероятной причиной выпадения и выкрашивания цементно-песчаного раствора из кирпичной кладки является длительное по времени прямое негативное воздействие природно-климатических факторов, а именно увлажнение и намокание раствора под действием атмосферных осадков, замерзание накопившейся влаги в нем при отрицательных температурах, что провоцирует увеличение её в объеме, возникновение эффекта «ледяного домкрата» и разрушение, а также выветривание поврежденного раствора с разрушенной структурой из кладочных швов. Разрушение подкарнизных рядов кирпичной кладки в уровне подоконных зон оконных проемов вызвано отсутствием оконных отливов и, соответственно, систематическим намоканием данных участков кладки под действием атмосферных осадков.
На основании обследования установлено, что повреждения наружных стен, полученные в ходе эксплуатации сооружения, привели к незначительному снижению их несущей способности из-за уменьшения площади рабочего сечения, опасность их внезапного обрушения отсутствует и функционирование возможно при проведении необходимых мероприятий по восстановлению с целью предотвращения дальнейшего разрушения кладки и её локальной защиты на участках (например, цоколь), наиболее подверженных негативному воздействию природно-климатических факторов, и обеспечения долговечности (продления срока службы) строительных конструкций. Продольные стены по оси 03 и 5 здания распределительной подстанции являются несущими и воспринимают постоянные нагрузки от собственного веса, от сборных железобетонных ребристых плит перекрытия над 1 этажом и плит покрытия над 2 этажом, вес от состава пола 2 этажа и кровельного пирога, а также временные эксплуатационные нагрузки на перекрытие над 1 этажом и снеговые на покрытие над 2 этажом.
Реконструкция объекта обследования предусматривает демонтаж существующих электрофильтров №1 и №2 и монтаж новых принципиально аналогичных с конструктивным изменением опирания отводящих трубопроводов на участке от электрофильтров до дымососов. Настоящая (действующая) схема отвода трубопроводов выполнена с их опиранием на специальные железобетонные Т-образные опоры, установленные в осях Б/03, Д/03 на собственные фундаменты и работающие по принципу отдельно стоящих стоек (колонн с удлиненными консолями). Реконструкцией предусмотрен демонтаж существующих опор и опирание новых отводящих трубопроводов непосредственно на наружную кирпичную стену по оси 03 в рядах 1/К - В и Г-Е здания распределительной подстанции. Предварительным конструктивным решением монтаж опорных конструкций отходящих от фильтров турбопроводов планируется устанавливать на карнизный участок наружной несущей стены по оси 03. Рассматриваемое решение существенно увеличит нагрузку на существующую стену в целом и создаст дополнительные сжимающие усилия (внутренние напряжения) в кирпичной кладке.
По результатам выполненных поверочных расчетов определено, что несущая способность наиболее нагруженного наружного кирпичного простенка здания преобразовательной подстанции по оси Д/03 как внецентренно-сжатого элемента при расчете по прочности (I группа предельных состояний) достаточна для восприятия расчетного сочетания усилий от действия фактических постоянных и временных нагрузок (запас по прочности составляет не менее 65.43%).
Техническое состояние кирпичных стен здания пылеуборки и распределительной подстанции, в соответствии с классификацией по ГОСТ 31937-2024, в настоящее время оценивается как ограниченно-работоспособное.
